片式繞線電感器亦稱表面貼裝電感器，它與其它片式元器件（SMC及SMD）一樣，是適用于表面貼裝技術（SMT）的新一代無引線或短引線微型電子元件。其引出端的焊接面在同一平面上。

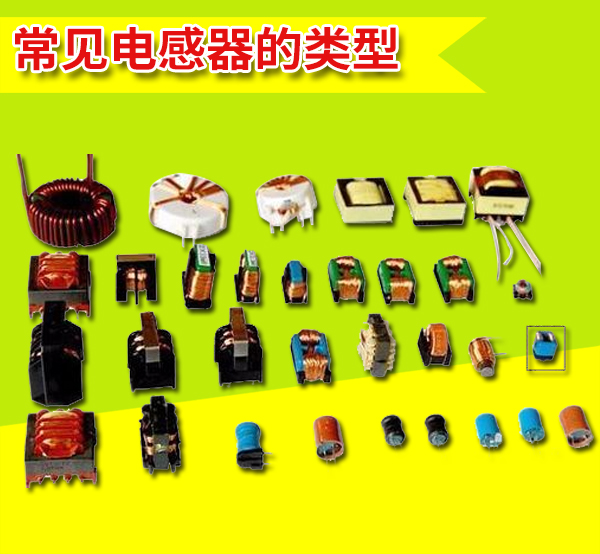

　　“片式繞線電感器”是以電感器結構形式分類的稱謂。按照結構和制造工藝分類，電感器被分為插裝式立體電感器和貼裝式片式電感器兩大類，傳統的插裝式電感器的主要制造技術是“繞線”，即將導線繞于磁心上構成電感線圈（也常見空心線圈）。這種電感器的特點是電感量范圍大，電感值的精度高、功率大、損耗小、制造簡單、生產周期短、原材料供應充足，缺點是自動化生產的程度低、生產成本高、難以小型輕量化。

　　按PCBA制造工藝來分，片式繞線電感器主要有四種類型，分別是：繞線型、疊層型、編織型和薄膜片式。下面一起看看他有哪四種類型？

　　常用的是繞線型和疊層型兩種，前者是傳統繞線電感器小型化的產物；后者則采用多層印刷技術和疊層生產工藝制作，體積比繞線型片式電感器還要小，是電感元器件領域重點開發的產品。

　　（1）繞線型：它的特點是電感量范圍廣，精度高，損耗小，允許電流大，制作工藝繼承性強，簡單，成本低，但不足之處是在進一步小型化方面受到限制。以陶瓷為芯的繞線型電感器在高頻率下能夠保持穩定的電感量和相當低的損耗值，因而在高頻回路中占據一席之地。

　　（2）疊層型：它具有良好的磁屏蔽性，燒結密度高，機械強度好。不足之處是合格率低、成本高、電感量較小，損耗大。

　　它與繞線型片式電感器相比有許多優點：尺寸小，有利于電路的小型化；磁路封閉，不會干擾周圍的元器件，也不會受鄰近元器件的干擾，有利于元器件的高密度安裝；一體化結構，可靠性高；耐熱性、可焊性好；形狀規整，適合于自動化表面安裝生產。

　　（3）編織型：它的特點是在1MHz以下單位體積電感量比其他片式電感器大，體積小，容易安裝在基片上，可用作功率處理的微型磁性元器件。

　　（4）薄膜片式：它具有在微波頻段保持低損耗、高精度、高穩定性和小體積的特性。其內電極集中于同一層面，磁場分布集中，能確保貼裝后的元器件參數變化不大，在100MHz以上呈現良好的頻率特性。

想要了解更多片式繞線電感器歡迎咨詢！
