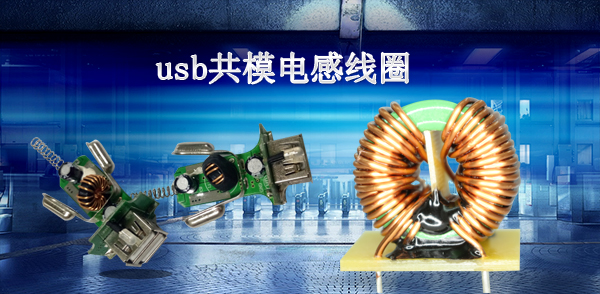

大家都清楚USB是日常比較常用的一種接口,它只有4根線，兩根電源兩根信號，所以信號是串行傳輸?shù)模琔SB接口也稱為串行口，可以滿足各種工業和民用需要.那么大家了解usb共模電感線圈，今天帶大家了解一下；

　　那么給大家普及是usb共模電感線圈在USB中是用來做什么的?如常用于電腦的開關電源中過濾共模的電磁干擾信號。在板卡設計中，usb共模電感線圈是導線內通過交流電流時在導線的內部周圍產生交變磁通，用于抑制高速信號線產生的電磁波向外輻射發射,導線的磁通量與生產此磁通的電流之比,有些USB和HDMI不加usb共模電感線圈測試信號都不好,為什么?因?yàn)楸旧碜呔€也要阻抗匹配,加共模電感主要作用是保證EMC測試能通過.加入usb共模電感線圈對濾除共模噪聲,確保信號質量有很大好處.還有一個問題是共模電感對EMC有好處的,當然如果省略共模電感后usb的眼圖測試什么,EMC測試一切都沒問題的話,完全可以拿掉.

　　就目前國內生產的一種小型usb共模電感線圈，采用高頻之雜訊抑制對策，共模扼流線圈結構，訊號不衰減，體積小、使用方便，具有平衡度佳、使用方便、高品質等優點。廣泛使用在雙平衡調音裝置、多頻變壓器、阻抗變壓器、平衡及不平衡轉換變壓器...等。總之，當usb共模電感線圈接到交流電源上時，線圈內部的磁力線將隨電流的交變而時刻在變化著，致使線圈產生電磁感應。這種因線圈本身電流的變化而產生的電動勢 ，稱為“自感電動勢”。　當電感中通過直流電流時，其周圍只呈現固定的磁力線，不隨時間而變化;可是當在線圈中通過交流電流時，其周圍將呈現出隨時間而變化的磁力線.

　　usb共模電感線圈有與力學中的慣性相類似的特性，在電學上取名為“自感應”，通常在拉開閘刀開關或接通閘刀開關的瞬間，會發生火花，這自感現象產生很高的感應電勢所造成的。

　　想了解更多關于usb共模電感線圈歡迎咨詢；
