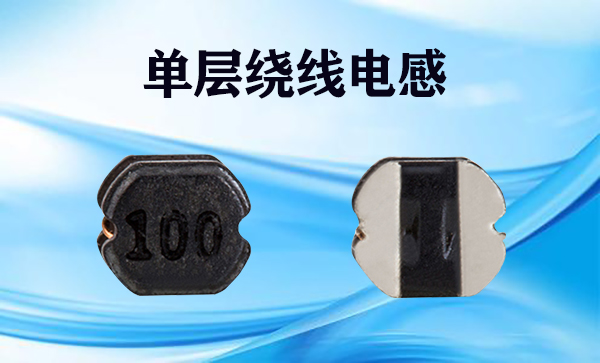

單層繞線電感在現今的電路應用使用得較多的一種,通常它的電感量一般只有幾個或幾十個微亨。這種線圈的Q值一般都比較高，大多都是用于高頻電路中。

　　在單層繞線電感的設計中，它的線路纏繞的方式通常采用密繞法、間繞法和脫胎繞法三種。而這三種繞法也適用于不同的電路電器當中。

　　1、密繞法

　　其實就是將導線挨著，密集的纏繞在骨架上，這種線圈電感通常都是在天線方面使用，比如收音機、半導體收錄機的天線線圈等。

　　2、間繞法

　　單層繞線電感間繞法的纏繞方式大體跟密繞法差不多，只不過它的線圈之間有間隙，而不是想密繞那樣緊挨著。這種電感分布電容小，高頻性能很高，很適合作為短波的天線來使用。

　　3、脫胎繞法

　　脫胎繞法的線圈其實就是空心線圈，也可以說是密繞法的變形，即將密繞法的骨架抽出，在根據所需要的指標來適當?shù)恼{(diào)節每個線圈之間的空隙，或者直接改變線圈的形狀。它一般是在高頻電路中作為諧振電路來使用。

想要了解更多單層繞線電感，歡迎咨詢！
