電感器鐵心是使用鐵心的電抗器，體積小，用銅少。

由于鐵磁材料的非線性，其電感量在通過電流較小時基本不變，而在通過電流較大時會減小，且電流與電壓不成線性關系。為減小這種非線性，常在鐵心磁路中開氣隙。

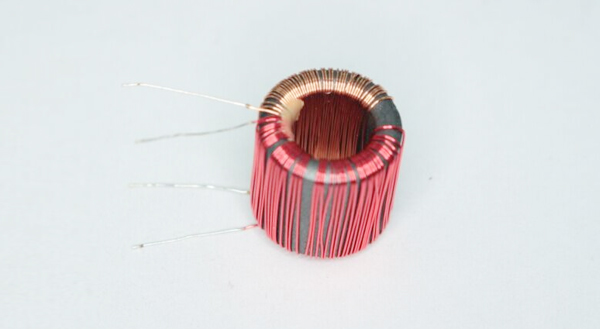

電感器磁芯，我們平時在電子設備的電源線或信號線一端或者兩端看到的磁環就是共模扼流圈。共模扼流圈能夠?qū)材８蓴_電流形成較大的阻抗，而對差模信號沒有影響(工作信號為差模信號)，因此使用簡單而不用考慮信號失真問題。并且共模扼流圈不需要接地，可以直接加到電纜上。 磁環的匝數選擇 將電纜穿過一個鐵氧體磁環就構成了一個共模扼流圈，根據需要，也可以將電纜在磁環上面繞幾匝。匝數越多，對頻率較低的干擾抑制效果越好，而對頻率較高的噪聲抑制作用較弱。在實際工程中，要根據干擾電流的頻率特點來調整磁環的匝數。通常當干擾信號的頻帶較寬時，可在電纜上套兩個磁環，每個磁環繞不同的匝數，這樣可以同時抑制高頻干擾和低頻干擾。從共模扼流圈作用的機理上看，其阻抗越大，對干擾抑制效果越明顯。而共模扼流圈的阻抗來自共模電

Lcm=jwLcm，從公式中不難看出，對于一定頻率的噪聲，磁環的電感越大越好。但實際情況并非如此，因?yàn)閷?shí)際的磁環上還有寄生電容，它的存在方式是與電感并聯。當遇到高頻干擾信號時，電容的容抗較小，將磁環的電感短路，從而使共模扼流圈失去作用。 根據干擾信號的頻率特點可以選用鎳鋅鐵氧體或錳鋅鐵氧體，前者的高頻特性優于后者。錳鋅鐵氧體的磁導率在幾千---上萬，而鎳鋅鐵氧體為幾百---上千。鐵氧體的磁導率越高，其低頻時的阻抗越大，高頻時的阻抗越小。所以，在抑制高頻干擾時，宜選用鎳鋅鐵氧體;反之則用錳鋅鐵氧體。或在同一束電纜上同時套上錳鋅和鎳鋅鐵氧體，這樣可以抑制的干擾頻段較寬。 磁環的內外徑差值越大，縱向高度越大，其阻抗也就越大，但磁環內徑一定要緊包電纜，避免漏磁。 磁環的安裝位置應該盡量靠近干擾源，即應緊靠電纜的進出口。
