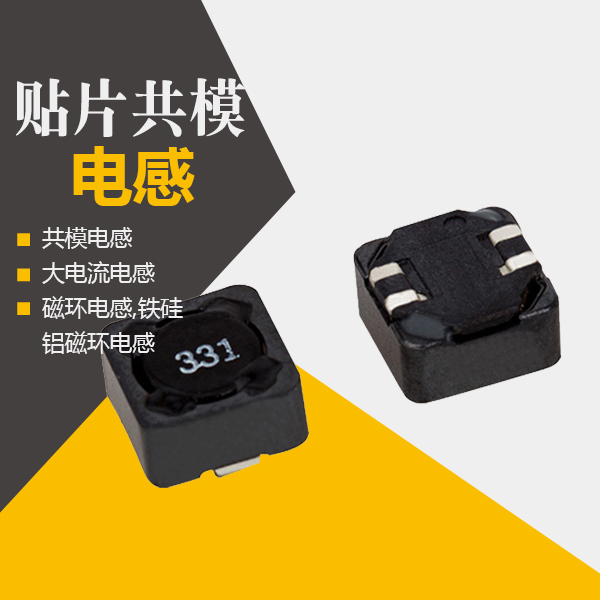

共模電感工作原理-原理及應用[頤特電子]

文章出處：責任編輯：人氣：-發表時間：2020-03-27 08:59【大中小】

　　共模電感工作原理,在日常生活中最常見的就是計算機應用中，計算機內部的主板上混合了各種高頻電路、數字電路和模擬電路，它們工作時會產生大量高頻電磁波互相干擾，這就是EMI。EMI還會通過主板布線或外接線纜向外發射，造成電磁輻射污染，不但影響其他的電子設備正常工作，還對人體有害。

　　共模電感工作原理：

　　共模電感工作原理是共模電感各種型號展示共模電感的濾波電路，La和Lb就是共模電感線圈。這兩個線圈繞在同一鐵芯上，匝數和相位都相同(繞制反向)。這樣，當電路中的正常電流流經共模電感時，電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消，此時正常信號電流主要受線圈電阻的影響(和少量因漏感造成的阻尼)；當有共模電流流經線圈時，由于共模電流的同向性，會在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，以此衰減共模電流，達到濾波的目的。事實上，將這個濾波電路一端接干擾源，另一端接被干擾設備，則La和C1，Lb和C2就構成兩組低通濾波器，可以使線路上的共模EMI信號被控制在很低的電平上。該電路既可以抑制外部的EMI信號傳入，又可以衰減線路自身工作時產生的EMI信號，能有效地降低EMI干擾強度。

　　共模電感的應用

　　共模電感可以應用在射頻(RF)和有線通信，信息技能設置裝備擺設，雷達檢波器，汽車電子,nike zoom kobe 4，蜂窩德律風，覓吸機，音頻裝備，PDAs，有線遠控解統以及矮壓求電模塊等。

想要了解更多共模電感原理，歡迎咨詢！
