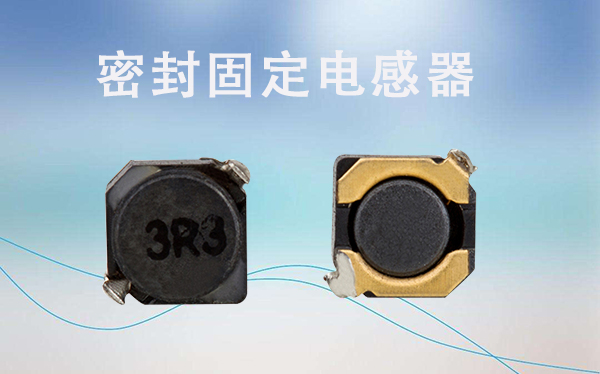

電感器，相信大家對此都不會陌生。那密封固定電感器不知道大家了解又有多少呢？以下，小編將帶大家一起分享“密封固定電感器”的相關內容。希望大家好好閱覽一下相關的內容，充實自己的知識寶庫。
密封固定電感器是電感器按結構的一個分類，固定電感器是一種常用電感器件。電感器按其結構的不同可分為線繞式電感器和非線繞式電感器(多層片狀、印刷電感等)，還可分為固定式電感器和可調式電感器。 下面，為你詳細介紹固定電感器。
密封固定電感器實際上就是固定線圈，它可以是單層線圈、多層線圈、蜂房式線圈以及具有磁心的線圈等。固定電感器為了減小體積，往往根據電感量和最大直流工作電流的大小，選用相應直徑的導線在磁心上繞制，然后裝入塑料外殼，用環氧樹脂封裝而成。
固定電感器通常是用漆包線在磁心上直接繞制而成，主要用在濾波、振蕩、陷波、延遲等電路中，它有密封式和非密封式兩種封裝形式，兩種形式又都有立式和臥式兩種外形結構。
1.立式密封固定電感器;立式密封固定電感器采用同向型引腳，國產電感量范圍為0.1~2200μH(直標在外殼上)，額定工作電流為 0.05~1.6A，誤差范圍為±5%~±10%，進口的電感量，電流量范圍更大，誤差則更小。進口有TDK系列色碼電感器，其電感量用色點標在電感器表面。
2.臥式密封固定電感器;臥式密封固定電感器采用軸向型引腳，國產有LG1、LGA、LGX等系列。
LG1系列固定電感器的電感量范圍為0.1~22000μH(直標在外殼上)，額定工作電流為0.05~1.6A，誤差范圍為±5%~±10%。
LGA系列固定電感器采用超小型結構，外形與1/2W色環電阻器相似，其電感量范圍為0.22~100μH(用色環標在外殼上)，額定電流為0.09~0.4A。
LGX系列固定電感器也為小型封裝結構，其電感量范圍為0.1~10000μH，額客電流分為50mA、150mA、300mA和1.6A四種規格。
密封固定電感器的構成
固定電感器實際上就是固定線圈，它可以是單層線圈、多層線圈、蜂房式線圈以及具有磁心的線圈等。固定電感器為了減小體積，往往根據電感量和最大直流工作電流的大小，選用相應直徑的導線在磁心上繞制，然后裝入塑料外殼，用環氧樹脂封裝而成。
想要了解更多密封固定電感器，歡迎咨詢！
