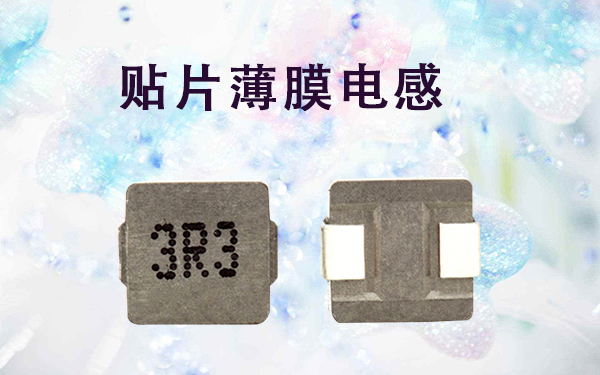

貼片薄膜電感結構的特點

　　貼片薄膜電感結構也是采用積層構造，在制作線圈上采用村田獨自的微細加工技術，是一種實現了高精度陶瓷材料的貼片電感器。

　　線圈的制作精度非常高，具有如下特點。

　　即便是0603規格的小型貼片電感，也能夠實現高性能的電氣特性

　　實現精細的感值階梯和高精度對應的產品陣容

　　高Q、高SRF

　　因此，該電感符合移動通信設備的小型、輕量化趨勢，適用于需要偏差較小及較高Q值的RF電路的耦合及共振。

　　繞線電感結構的特點

　　所謂繞線構造，是在氧化鋁芯上將銅線繞成螺旋狀。

　　與積層、薄膜方式相比，繞線結構能夠用粗線繞制線圈，具備下列特點。

　　能夠實現低直流阻抗

　　Q （Quality factor） 非常高

　　能夠對應大電流

　　利用該特點，可以在Q值要求較高的天線、PA電路中用于耦合及IF回路的共振。

　　3積層電感結構的特點

　　所謂積層結構，是將陶瓷材料及線圈導體層壓成一體的單片結構。與繞線結構相比，能夠實現小型化、低成本化。

　　雖然Q值比繞線結構要低，但L值偏差、額定電流、大小、價格等整體的平衡性較好，用途也較為廣泛。

　　適用于移動通信設備的RF電路的耦合、扼流以及共振等各類用途。

　　由于各結構的不同，特性有所差異

　　Q值

　　高頻線圈和1005尺寸的各種結構 （繞線型、疊層型）的Q值的頻率特性。繞線電感的特點是Q值遠高于疊層型。

　　貼片薄膜電感的特點是有小型的0603尺寸、0402尺寸商品，Q值高于同行業其他公司采用的疊層法。

　　電感值的步級與偏差

　　高頻線圈和疊層型結構的產品與薄膜型結構的偏差和L值見下表。與疊層型產品相比，薄膜型產品在形成線圈時的位置精度較高，L值較平穩，精度較高，步級差別較小。

想要了解更多歡迎咨詢！
