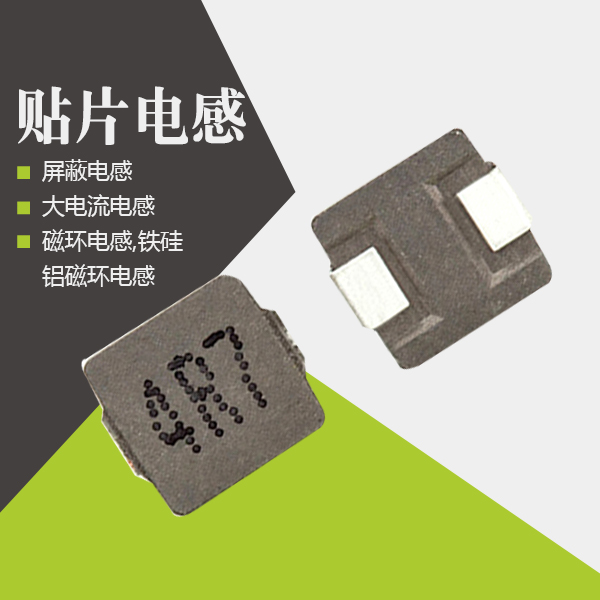

貼片電感磁芯如何選擇材質呢？

　　目前市場上的貼片電感磁芯材質大致可以做如下區分： 鎳鋅鐵氧體軟磁（天線磁棒，工字型電感，磁珠，磁環）：AR、AP、R、T、RH、SH、DR； 錳鋅功率型：EE、EI、EER、EC、EP、RM型磁芯； 錳鋅高磁導率型：EE、EI、UU、EP\EP\RM型磁芯。

　　那么我們應該如何選擇區分貼片電感磁芯材質呢？ 錳鋅材料具有高磁導率，而鎳鋅鐵氧體具有低磁導率。錳鋅鐵氧體可用于操作頻率低于5MHz的應用場合。鎳鋅鐵氧體具有較高的電阻率，可用于頻率范圍為2MHz到數百兆赫的場合。但共模感應器除外，對于70MHz以下的應用場合，錳鋅材料的阻抗使之成為最佳選擇；而對于70MHz到數百千兆赫的應用場合，推薦使用鎳鋅材料。一般而言，同等規格錳鋅材質要比鎳鋅材質要貴。

想要了解更多貼片電感磁芯，歡迎咨詢！
