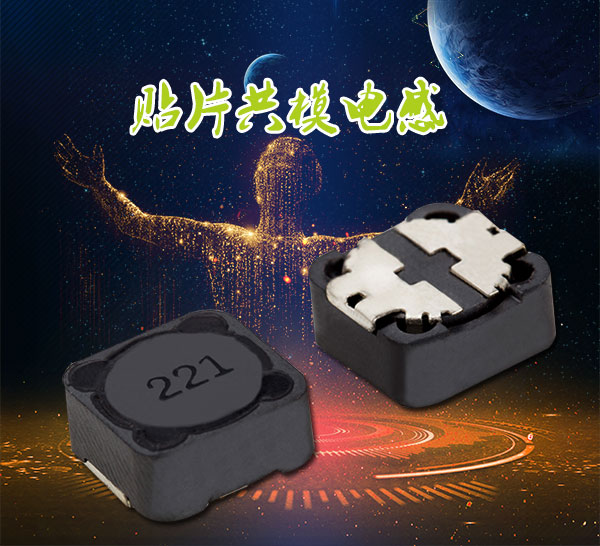

制作共模電感的要求。

　　制作共模電感時應滿足以下要求：

　　1）繞制在線圈磁芯上的導線要相互絕緣，以保證在瞬時過電壓作用下線圈的匝間不發生擊穿短路。

　　2）當線圈流過瞬時大電流時，磁芯不要出現飽和。

　　3）線圈中的磁芯應與線圈絕緣，以防止在瞬時過電壓作用下兩者之間發生擊穿。

　　4）線圈應盡可能繞制單層，這樣做可減小線圈的寄生電容，增強線圈對瞬時過電壓的而授能力。

　　通常情況下，制作共模電感同時注意選擇所需濾波的頻段，共模阻抗越大越好，因此我們在選擇共模電感時需要看器件資料，主要根據阻抗頻率曲線選擇。另外選擇時注意考慮差模阻抗對信號的影響，主要關注差模阻抗，特別注意高速端口。

　　隨著電子設備、計算機與家用電器的大量涌現和廣泛普及，電網噪聲干擾日益嚴重并形成一種公害。特別是瞬態噪聲干擾，其上升速度快、持續時間短、電壓振幅度高(幾百伏至幾千伏)、隨機性強，對微機和數字電路易產生嚴重干擾，常使人防不勝防，這已引起國內外電子界的高度重視。

　　共模和差模的區別大致為以下：

　　1、外形：區別很大，你可以到百度中搜索“差模電感”或者“共模電感”，種類很多不再贅述

　　2、用途：差模電感用來濾除差模信號干擾，而共模電感用來濾除共模信號干擾， 而干擾信號會存在于電源線， 信號線，控制線等等，所以電感都是串聯在線纜上

想要了解更多共模電感，歡迎咨詢！
