共模電感線圈和差模電感線圈都是電路中常用的濾波電感線圈。兩者經常以環形電感線圈的方式存在，外觀上有很多相似點。今天頤特電子來告知一個識別共模電感線圈和差模電感線圈最簡單的方法。

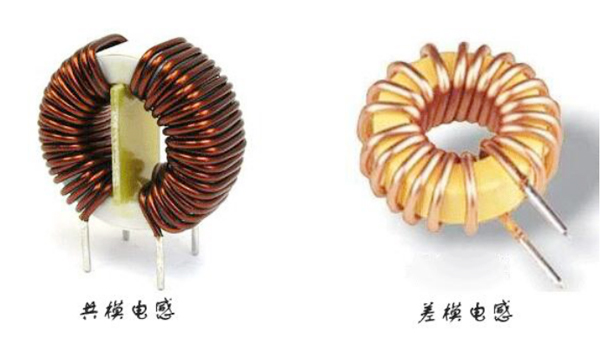

共模電感線圈與差模電感線圈最明顯的區別：共模電感線圈有4個引腳，差模電感線圈2個引腳。可看下圖：

根據以上方法可非常快的辨別共模電感線圈以及差模電感線圈，憑借引腳的數量即可輕松判定環形電感線圈是共模電感線圈還是差模電感線圈。

使用該方法進行觀察是需要注意一下細節：

1.共模電感線圈是兩個繞組，同進同出的，同名端一般位于磁環同側

2.共模電感線圈繞組匝數相同，如果分布不對稱的話則不是共模電感線圈。

3.如果接線錯誤會導致共模電感線圈實效。
